DIN Rail USv Hutschiene Online USV 0,5 - 1 kVA
| Topologie |
Online USV
|
| Leistung | 500 - 1.000 VA
|
| Eingang Vn | |
| Ausgang Vn | |
| Hersteller | |
|
Die hutschienmontierbare USV-Anlage DINRail ist eine zuverlässige, kostengünstige und effektive Lösung zur Erhöhung der Anlagenstabilität und Systemzuverlässigkeit für Schalttafeln oder verschiedene Industriesegmente. |
|
|
|
Per E-Mail anfragen |
- Beschreibung
- Technische Daten
- Downloads
- Produktanfrage

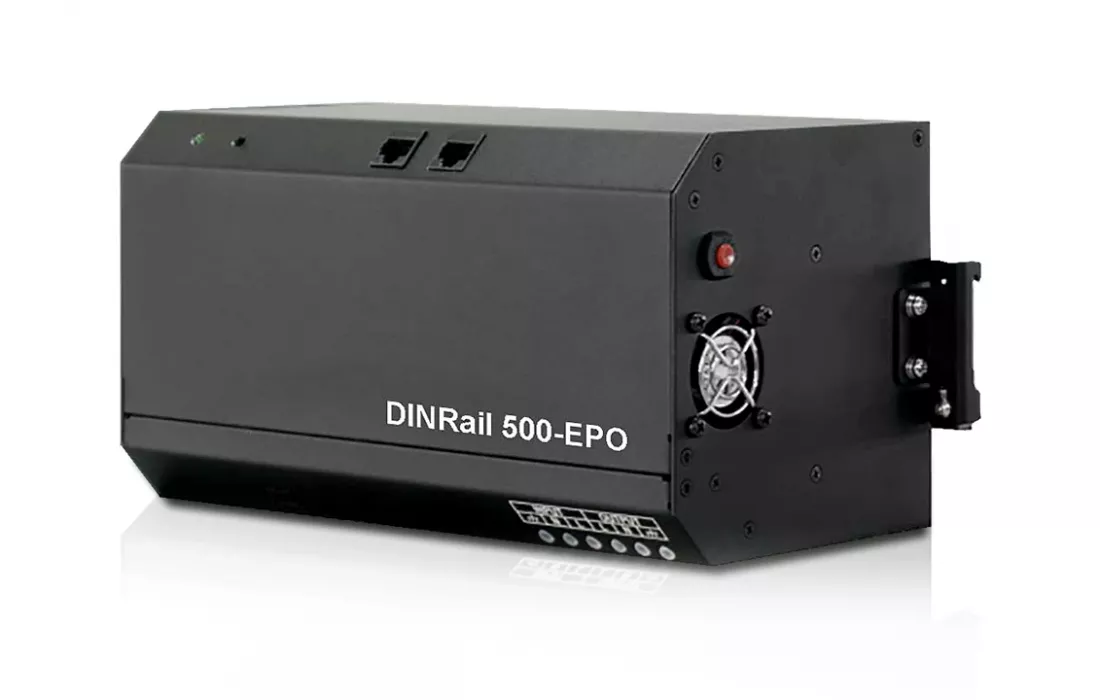

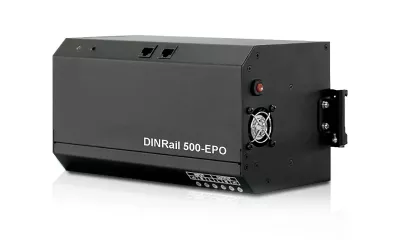

DINRail: Kompakte USV zur Hutschienenmontage
Die hutschienmontierbare USV-Anlage DIN Rail ist eine zuverlässige, kostengünstige und effektive Lösung zur Erhöhung der Anlagenstabilität und Systemzuverlässigkeit für Schalttafeln oder verschiedene Industriesegmente und bietet eine Kapazität von 0,5 - 1 kVA (500 - 1000VA).
Diese USV zur Hutschienenmontage liefert, genau wie alle Anlagen aus der DINRail USV Serie, eine reine Sinuswelle am Ausgang, schützt angeschlossene Geräte vor Problemen, die dazu führen, dass industrielle Prozesse und Herstellungsprobleme die Produktqualität und sogar die Sicherheit beeinträchtigen. So bietet die USV-Anlage DINRail Schutz bei Kurzschlüssen, Spannungsspitzen sowie bei einem Stromausfall und garantiert die Beseitigung von möglichen Netzproblemen, wie bspw. Unter- oder Überspannung sowie Stoßspannung und Spannungsspitzen, zudem bietet diese hutschienenmontierbare USV-Anlage einen Überspannungsschutz.
Kompakte USV für die Hutschiene
An vielen Einsatzorten elektrischer Anlagen ist eine konstante Spannungsversorgung für den sicheren Betrieb der Anlage notwendig. Für weniger leistungshungrige Anlagen sind klassische USV-Anlagen aufgrund Ihrer Größe, Gewicht und Kosten in vielen Fällen überdimensioniert.
Hier bietet die kompakte USV DIN Rail mit eingebauter Batterie Abhilfe. Diese stellt eine störungsfreie und ununterbrochene Versorgung kritischer Verbraucher, z.B. für die Messwertaufzeichnung, sicher. Versorgungsbedingte Datenverluste oder Geräteausfälle lassen sich so durch Einfügen einer USV-Anlage der DIN Rail USV Serie mit geringem Aufwand vorbeugen.
Besonderheiten einer DINRail USV
Wenn eine USV-Anlage auf der Hutschiene montiert wird, ist es wichtig, dass der komplette Zugang zur USV von der Vorderseite möglich ist. Anders als herkömmlichen USVen bietet die USV-Anlage DINRail einen kompletten Frontzugriff und löst so das Problem bei der Montageverdrahtung.
USV-Anlage DINRail mit Zugang von der Vorderseite
Bei der kompakte USV DINRail ist der Zugang von der Vorderseite aus möglich ist, so dass die komplette Montageverdrahtung fronseitig erfolgt und Ihnen als Techniker mehr Platz beim Layout/ für die Gestaltung des Bedienfeldes zur Verfügung steht.
Features der Hutschienen-USV DINRail auf einen Blick
- Reine Sinuswelle am Ausgang
- Hochfrequenz-Wechselrichter
- Mikroprozessor-Steuerung
- Wirkungsgrad > 98% im Line-Modus
- Kaltstart-Funktion
- DIN-Schienenmontage, Zugang von vorn
- Horizontaler oder vertikaler Einbau
- Kompakte Größe
- weniger als 14 TE bei horizontaler Monatge auf der DIN-Schiene
- nur 7,5 TE bei vertikaler DIN-Schienenmontage
- Breiter Eingangsspannungsbereich
- Automatische Erkennung der Frequenz des Eingangsstroms
- Schutz bei Unter- oder Überspannung sowie Stoßspannung und Spannungsspitzen
- Geräuscharmer Betrieb
- Zwei RS485 Kommunikations-Ports
- Geeignet für PLC, E/A-Controller, IPC und Bedienfelder
Technische Daten zu DIN Rail USv Hutschiene Online USV 0,5 - 1 kVA
| MODEL | DIN Rail 500 | DIN Rail 1000 | |||
|---|---|---|---|---|---|
| Capacity | VA / Watt | 500VA / 300W | 1kVA / 500W | ||
| INPUT | |||||
| Nominal Voltage | 110Vac/115Vac/120Vac or 220Vac/230Vac/240Vac | ||||
| Acceptable Voltage Range | 80Vac ~ 135Vac or 170Vac ~ 270Vac | ||||
| Frequency | 50Hz / 60Hz Auto sensing | ||||
| Frequency Range | 40 ~ 63Hz | ||||
| Line Low Transfer | 80Vac ± 5% ; 170Vac ± 5% | ||||
| Line Low Return | 85Vac ± 5% ;180Vac ± 5% | ||||
| Line High Transfer | 135Vac ± 5%; 270Vac ± 5% | ||||
| Line High Return | 130Vac ± 5% ; 260Vac ± 5% | ||||
| Voltage | 110Vac/115Vac/120Vac or 220Vac/230Vac/240Vac | ||||
| Waveform | Pure sine wave | ||||
| Short Circuit Protection |
Line Mode | Circuit breaker | |||
| Battery Mode | Electronic circuit | ||||
| DC START | |||||
| Cold Start | Yes | ||||
| TRANSFER TIME | |||||
| Typical | 10ms | ||||
| BATTERY | |||||
| Voltage | 12Vdc | 18Vdc | 12Vdc | ||
| Type | Lithium-ion battery(TBA) | Lead-Acid | Lithium-ion battery(TBA) | Lead-Acid | |
| INDICATOR | |||||
| LED | AC mode(Continuously ), Inverter mode(Flash) | ||||
| Battery Mode | Sounding erery 7 seconds | ||||
| Low Battery | Sounding every second | ||||
| UPS Fault | Continuously sounding | ||||
| Standard | RS-485 | ||||
| Operation Temperature | 0-40 ℃(32-104 ℉) | ||||
| Relative Humidity | 0-90% (non-condensing) | ||||
| Dimensions(WxHxD)mm | 250 * 135 * 115 | ||||
| Net Weight(Kg) w/o battery |
2.8 | 3.1 | |||
| ✽ All specifications mentioned are subject to change without prior notice | |||||
Datenblätter, Anleitungen & Tools zu DIN Rail USv Hutschiene Online USV 0,5 - 1 kVA
BAT = Betriebsanleitung | DBT = Datenblatt | KAT = Katalogseiten
Direkte Produktanfrage zu DIN Rail USv Hutschiene Online USV 0,5 - 1 kVA
Abbildungen und technische Angaben ohne Gewähr. Änderungen vorbehalten.
