Delphys MX Elite+ Online USV 60 - 600 kVA
| Topologie |
Online USV
|
| Leistung | 60.000 - 600.000 VA
|
| Eingang Vn | |
| Ausgang Vn | |
| Hersteller | |
|
Mit Leistungen von 60 bis 600 kVA bietet die MX ELITE PLUS kompromisslose Sicherheit, Trenntransformator, Smart-Betrieb und maximale Lastverfügbarkeit – perfekt für kritische Infrastrukturen. |
|
|
|
Per E-Mail anfragen |
- Beschreibung
- Technische Daten
- Downloads
- Produktanfrage

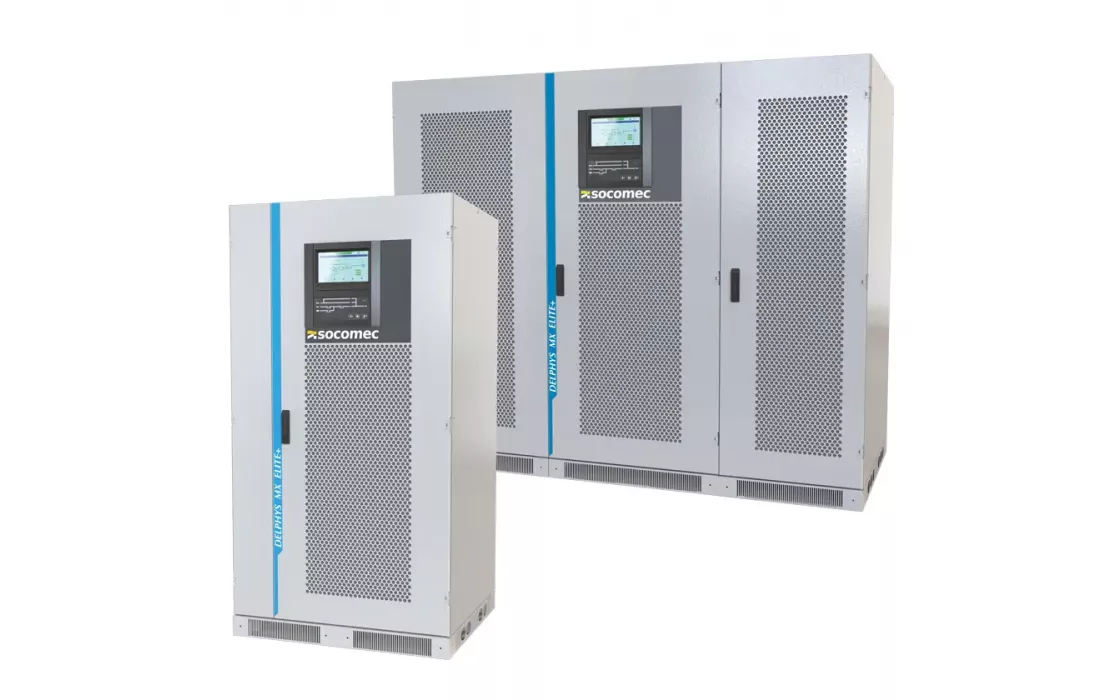

DELPHYS MX ELITE+ Hochleistungs-USV mit Trenntransformator von 60 - 600 kVA
Die DELPHYS MX ELITE PLUS ist eine dreiphasige Online-Doppelwandler-USV (VFI-SS-111) mit integriertem Trenntransformator und Leistungsbereichen von 60 bis 600 kVA, entwickelt für den 24/7-Schutz kritischer Systeme. Ob Rechenzentrum, Medizintechnik oder Industrie – diese USV ist darauf ausgelegt, auch bei Netzstörungen oder extremen Lastbedingungen verlässlich zu funktionieren.
Die Kombination aus transformatorgestützter Architektur und einem Leistungsfaktor von 1.0 garantiert maximale Nutzlastfähigkeit und galvanische Trennung vom Netz. Gleichzeitig ermöglicht ein Wirkungsgrad bis 96,5 % einen energieeffizienten Betrieb.
Die modulare Systemarchitektur erlaubt den Parallelbetrieb von bis zu sechs Geräten (n+1 Redundanz oder Leistungserweiterung). Dank umfangreicher Kommunikationsschnittstellen ist die USV vollständig in moderne Energiemanagement- und Gebäudeleitsysteme integrierbar.
Die modulare Systemarchitektur erlaubt den Parallelbetrieb von bis zu sechs Geräten (n+1 Redundanz oder Leistungserweiterung). Dank umfangreicher Kommunikationsschnittstellen ist die USV vollständig in moderne Energiemanagement- und Gebäudeleitsysteme integrierbar.
Leistungsmerkmale der Serie
-
Leistungsbereich: 60 – 600 kVA / kW (PF = 1.0)
-
Integrierter Trenntransformator am Ausgang für galvanische Isolation
-
Doppelwandlertechnologie (VFI-SS-111) für konstante Netzqualität
-
Sehr hohe Kurzschlussfestigkeit – bis zu 3× In
-
Hohe Überlastfähigkeit: bis 150 % für 1 Minute
-
Wirkungsgrad bis zu 96,5 %
-
Touchscreen 10,4" für intuitive Bedienung
-
Smart Battery Management und Redundanzfähigkeit
Kommunikation & Steuerung
-
Schnittstellen: RS485, Modbus RTU/TCP, SNMP, USB
-
Potentialfreie Kontakte & BMS-Integration
-
Kompatibel mit SCADA, DCIM, Energiemanagementsystemen
Technische Daten zu Delphys MX Elite+ Online USV 60 - 600 kVA
| Sn [kVA] | 60 | 80 | 100 | 120 | 160 | 200 | 250 | 300 | 400 | 500 | 600 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Pn [kW] | 54 | 72 | 90 | 108 | 144 | 180 | 225 | 270 | 360 | 450 | 540 |
| Ein-/Ausgänge | 3/3 | ||||||||||
| Parallelkonfiguration | bis zu 6 Einheiten | ||||||||||
Eingänge
| Sn [kVA] | 60 | 80 | 100 | 120 | 160 | 200 | 250 | 300 | 400 | 500 | 600 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Nennspannung | 380 V - 400 V - 415 V | ||||||||||
| Spannungstoleranz | ± 20% (1) | ||||||||||
| Nennfrequenz | 50/60 Hz | ||||||||||
| Frequenztoleranz | ± 10% | ||||||||||
| Leistungsfaktor | ≥ 0.99 bei voller Last | ||||||||||
| Gesamtoberschwingungsgehalt (THDI) | ≤ 3% bei voller Last | ||||||||||
Ausgänge
| Sn [kVA] | 60 | 80 | 100 | 120 | 160 | 200 | 250 | 300 | 400 | 500 | 600 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Nennspannung | 380 V - 400 V - 415 V | ||||||||||
| Spannungstoleranz | ± 1% | ||||||||||
| Nennfrequenz | 50/60 Hz | ||||||||||
| Frequenztoleranz | Eigenschwingung ±0,1 % | ||||||||||
| Ausgangsspannungsverzerrung gesamt – lineare Last | ≤ 1% | ||||||||||
| Ausgangsspannungsverzerrung gesamt – nichtlineare Last | ≤ 5% | ||||||||||
| Überlast | 1 Minute bis zu 150 %, 10 Minuten 125 % | ||||||||||
| Crestfaktor | 3 : 1 | ||||||||||
| Kurzschlussstrom | bis 3,5 In (100 ms) | ||||||||||
Bypass
| Sn [kVA] | 60 | 80 | 100 | 120 | 160 | 200 | 250 | 300 | 400 | 500 | 600 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Nennspannung | 380 V - 400 V - 415 V | ||||||||||
| Nennfrequenz | 50/60 Hz | ||||||||||
| Frequenztoleranz | ± 5% | ||||||||||
Wirkungsgrad
| Sn [kVA] | 60 | 80 | 100 | 120 | 160 | 200 | 250 | 300 | 400 | 500 | 600 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Online-Modus | bis 94 % | ||||||||||
| Eco-Modus | bis 99 % | ||||||||||
Umgebung
| Sn [kVA] | 60 | 80 | 100 | 120 | 160 | 200 | 250 | 300 | 400 | 500 | 600 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Umgebungstemperatur im Betrieb | 0 °C bis +40 °C (1) | ||||||||||
| Luftfeuchtigkeit | 0 % ~ 95 %, nicht kondensierend | ||||||||||
| Max. Höhe über NN ohne Leistungsminderung | 1000 m | ||||||||||
| Geräuschpegel (nach ISO 3746) | 71 dBA | 73 dBA | 75 dBA | 80 dBA | |||||||
USV-Schrank
| Sn [kVA] | 60 | 80 | 100 | 120 | 160 | 200 | 250 | 300 | 400 | 500 | 600 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Abmessungen USV (B × T × H) | 800 x 850 x 1900 | 1000 x 850 x 1900 | 1500 x 1000 x 1900 | 2200 x 1000 x 1900 | |||||||
| Gewicht | 800 kg | 900 kg | 1000 kg | 1350 kg | 2000 kg | 2800 kg | 3000 kg | ||||
| Standardschutzbemessung | IP20 / IP21 (optional) | ||||||||||
| Farben | RAL 9006 | ||||||||||
Normenkonformität
| Sn [kVA] | 60 | 80 | 100 | 120 | 160 | 200 | 250 | 300 | 400 | 500 | 600 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Sicherheit / EMV | IEC 62040-1, IEC 62040-2 | ||||||||||
